普通15種油封截面結構類型及結構特點?

返回列表 來源:常見問答 發布日期: 2022-11-25


     油封是用來封油(油是傳動系統中最常見的液體物質,也泛指一般的液體物質之意)的機械元件。東晟油封告訴您包含有低速型金屬骨架油封,高速型油封,雙唇型骨架油封,復合型TC油封,耐壓型高低壓油封,封孔油封,端面油封,包裝型外骨架油封,無簧型骨架油封,J型無骨架油封,U型彈簧油封,S型無骨架油封,往復型油封,單向動壓型油封,雙向動壓型骨架油封。它將傳動部件中需要潤滑的部件與出力部件隔離,不至于讓潤滑油滲漏。普通15油封截面結構類型及結構特點?

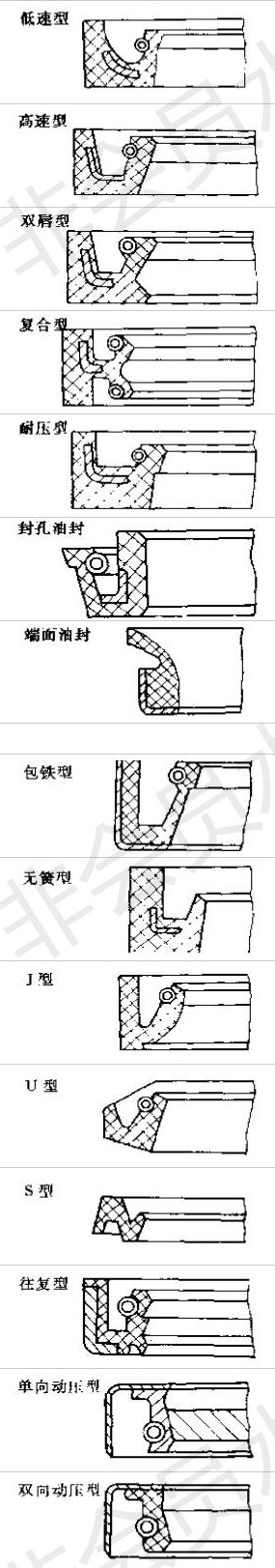

1-1 普通15油封截面結構類型及結構特點?



名稱

類型和簡圖

特點

低速型金屬骨架油封

普通15種油封截面結構類型及結構特點截面圖5

帶金屬骨架和螺旋彈簧的單唇油封,線速度低于4米/秒

高速型油封

同低速型,但在材質及結構上針對高速條件設計,線速度可達2-15米/秒,可做成雙唇型。

雙唇型骨架油封

同低速型,但具有防塵防水的副唇,可制成高速型。

復合型TC油封

可視為兩個油封的復合結構,用于密封兩種不同介質的場合。

耐壓型高低壓油封

提高油封結構的承壓能力性能好,用于較高壓力場合。

封孔油封

唇口位于外圈、用于密封旋轉孔,可制成雙唇型油封。

端面油封

唇口位于軸端面,主要作為防塵密封件。

包裝型外骨架油封

骨架外露成金屬殼,裝配簡便,定位準確,同心度好。

無簧型骨架油封

僅有骨架而無彈簧,常用作防塵密封件,尺寸緊湊,油封高度為4-7毫米。

J型無骨架油封

僅有彈簧而無骨架,常用于大軸徑的低速機械上,裝填時外圈需用壓板固定。用于小軸徑上,亦可制成有骨架的

U型彈簧油封

切面似U形,僅有彈簧而無骨架,裝填在梯形溝槽中使用。

S型無骨架油封

無骨架無彈簧,尺寸緊湊,裝填在與氈封相似的梯形槽中作為為防塵密封件。

往復型油封

用于低壓往復活塞桿密封,壓力可達0.7兆帕,速度可達1米/秒。

單向動壓型油封

唇口氣側面上有螺紋或斜筋等淺花紋,正轉時產生動壓回流作用,把將要滴漏的油回流到油側,反轉時漏油。

雙向動壓型骨架油封

唇口氣側面上有對稱的淺花紋,動壓回流原理同單向動壓型。正反轉時均有動壓回流作用。



低速型金屬骨架油封,高速型油封,雙唇型骨架油封,復合型TC油封,耐壓型高低壓油封,封孔油封,端面油封,包裝型外骨架油封,無簧型骨架油封,J型無骨架油封,U型彈簧油封,S型無骨架油封,往復型油封,單向動壓型油封,雙向動壓型骨架油封
