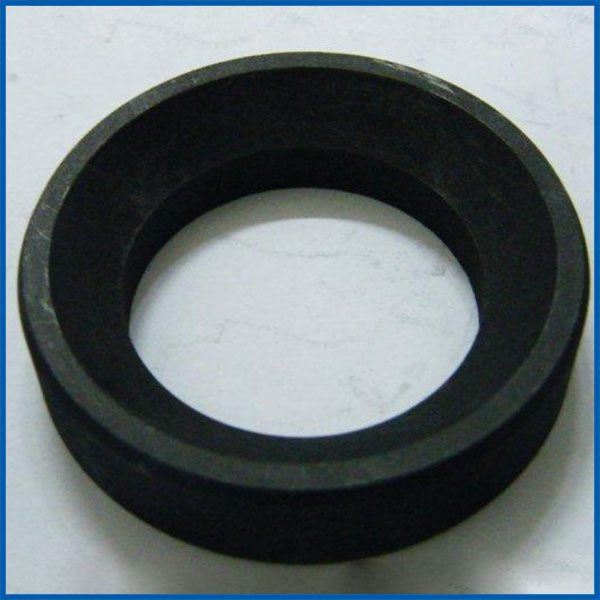

由于石墨種類(lèi)及浸漬種類(lèi)的不同，不用的碳石墨密封材料在性能上也存在一定的差異，其適用范圍也有所不同。一般來(lái)說(shuō)，純石墨材料在空氣中，400攝氏度時(shí)開(kāi)始氧化，對(duì)于進(jìn)行浸漬的碳石墨材料，選型時(shí)不僅要考慮到純石墨材料，也要考慮到浸漬物對(duì)溫度的承受能力。

通常，在-103~225攝氏度內(nèi)，可選擇浸漬環(huán)樹(shù)脂碳石墨，而由于環(huán)氧樹(shù)脂電氣性能要求使用溫度大于等于180攝氏度，因此浸漬環(huán)氧樹(shù)脂電化石墨的使用范圍為0~150攝氏度；溫度在0~225攝氏度范圍內(nèi)。

浸漬呋喃樹(shù)脂碳石墨與浸漬環(huán)氧樹(shù)脂碳石墨的性能基本相同，但由于呋喃樹(shù)脂在低溫下發(fā)脆，因此在0攝氏度以下時(shí)，浸漬呋喃樹(shù)脂碳石墨性能不如浸漬環(huán)氧樹(shù)脂碳石墨；

溫度大于等于400攝氏度時(shí)候，可旋轉(zhuǎn)純石墨、電化石墨、浸漬鋁、銅等金屬碳石墨、硅化石墨、浸漬玻璃碳石墨等，由于在溫度大于等于610攝氏度時(shí)，適宜選擇浸漬碳石墨制品；溫度為負(fù)200攝氏度左右時(shí)，選擇浸漬巴氏合金碳石墨最為適宜。

使用碳石墨密封件材料時(shí)應(yīng)保證安裝的正確性，在安裝前對(duì)密封面進(jìn)行清洗，以防止機(jī)器運(yùn)行時(shí)，由于雜質(zhì)在碳石墨環(huán)上產(chǎn)生溝痕，影響到密封件的可靠；

在機(jī)械密封中，密封材料的性能是密封件可靠性的決定性因素，隨著現(xiàn)代工業(yè)的發(fā)展，密封材料的使用工況也越加苛刻，對(duì)密封件的可靠性個(gè)密封材料性能的要求越來(lái)越高。碳石墨材料具有獨(dú)特的自潤(rùn)滑性、良好的耐磨性、及高導(dǎo)熱率、低線膨脹率等特性，是當(dāng)前機(jī)械密封中較常使用的密封材料，不同浸漬物種類(lèi)的材料性能和使用范圍也有不同，而隨著技術(shù)的研究的不斷深入，復(fù)合材料的發(fā)展進(jìn)一步拓展了其應(yīng)用領(lǐng)域。
