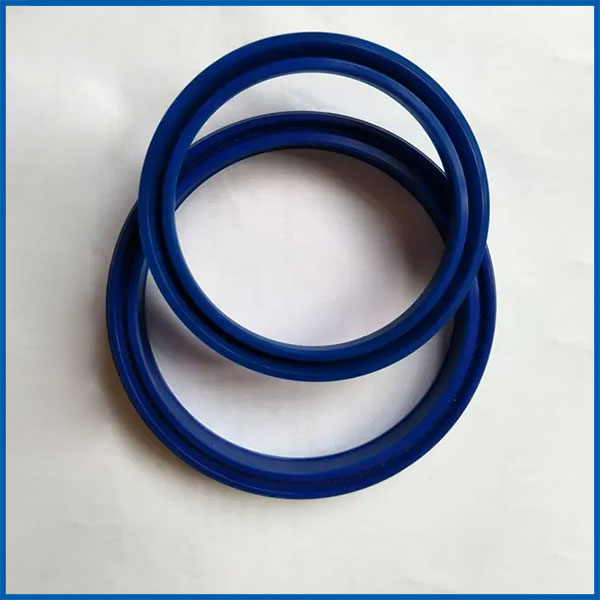

廣州東晟密封科技有限公司Y形密封圈按其截面高寬比例不同,可分為款型,窄型,(L1、L2)YX 型、等高唇和不等高唇;按其用途可分為孔用、軸用和通用型。通用型Y 形密封圈 兩唇高度相等,唇邊再密封偶合件兩壁面上的壓應力相同。不等高唇Y(jié)形密封 圈兩唇高度不同,不等高唇Y(jié)形密封圈又分孔用和軸用型,使用時長唇緊貼在 密封溝槽底部,與非運動表面接觸,并且有較大的過盈量,因而摩擦阻力大,使密封圈的穩定性得到提高;短唇與運動表面接觸,減小了唇部與工作表面的摩擦阻力,并有利于防止逆壓損壞。
近年來開發使用的小Y形密封圈或稱YX形密封圈,是一種新型的密封結構。這是一種不等唇邊的Y形密封圈,因此分孔用和軸用兩種。YX形密封圈的斷面高度是厚度的兩倍以上,所以不易在溝中翻轉,即使在工作壓力和滑動速度變化較大時,也不用加支承圈。此外,YX 形密封圈的根部和短腳唇邊都有30°倒角,在高壓下不易擠入間隙。YX形密封圈適用于溫度為-20~80℃,壓力低于32MPa 的礦物油中工作。當壓力高于32MPa 時,為防止密封圈被擠入間隙,應在密封圈根部放個擋圈。
雙向H形密封圈、H形密封圈是一種介于唇形密封和預壓形密封之間的結構形式??蓪⑵湟暈閮蓚€唇形密封圈背靠背的組合一體(也可看成擠壓型的X 形圈的變形)。這種結構用于活塞缸密封,只需使用一個便可實現雙向密封,所以又稱為雙向H形密封圈,有利于簡化密封裝置,減小液壓元件的尺寸。
O形圈為代表的單純的擠壓型密封圈,預壓量小則密封接觸壓力低,不能用于高壓密封;預壓量大則安裝困難,摩擦阻力增大。用于高壓動密封,還存在滾動等不正常工作狀態,極易損壞。X 形圈則在高壓時變形量增加,密封圈在溝槽 內形態不穩定,也不能用于高壓。H 形雙向密封,在密封圈的兩側開設溝谷,因 而與預壓型密封的單純壓縮變形不同,具有與Y 形密封類似的唇邊,使之具有自密封能力,能適應介質工作壓力而改變接觸壓力,獲得良好的密封性能。它的摩擦力比O形圈小,尤其是在低速往復運動時,更是如此。
